2、進出水水質指標要求

進出水指標一覽表注：括號內數據為為水溫低于12℃時的數值。《城市污水再生利用 城市雜用水水質標準》（GB/T18920-2002）要求。回用中水應滿足如下指標：



四、工藝流程
1、 5號線宋家莊停車場污水站環保升級改造
1.1、原則
在滿足污水站設計處理量（350m3/d）原則下，對污水站現有處理設施及設備進行升級改造及新增A/O+A/MBR（超濾MBR膜）+除磷濾池等工藝，以保證污水站污水排放數據符合2019年工程竣工時環保部門驗收標準，且不得低于DB11/307-2013水污染綜合排放標準中的A級排放限值。
1.2、現有污水處理實施方案
（1）預處理系統：對預曝氣系統進行功能恢復，毛發過濾器更新。

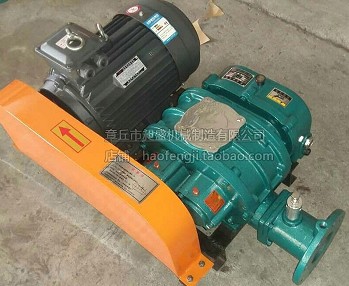

（2）生化處理系統：改為水解池，更新鼓風機。
（3）沉淀系統：拆除
（4）過濾系統：拆除
（5）污泥處理系統：更新板框壓濾機1臺；污泥濃縮池清理改造；；更新加藥裝置加藥泵4臺及加藥管路等
（6）運行設備：電控系統電器元件、配電箱、電纜更新；
（7）處理設施內外部清理。
（8）新增A1池（缺氧反硝化池）
（9）新增O1池（好氧硝化池）
（10）新增A/O+A/MBR
（11）新增加藥除磷濾池
（12）所有水泵、風機進行更新，符合國家節能要求，能耗等級需達到二級以上
（13）進行工藝設備改造、自動物聯網控制系統、在線檢測儀表、工藝設備，各工藝運行參數進行合理的匹配,調試運行。
1.3項目要求
 （1）現有的污水處理工藝流程圖（框圖）
 生活廢水處理工藝流程圖1表1 生活污水水質指標







（2）改造后污水處理工藝流程圖（框圖）生活廢水處理工藝流程圖2

生活污水經管道收集后進入調節池，經一級提升泵提升進入A2/O反應池，納米氣浮反應系統的出水也進入A2/O反應池，污水在厭氧缺氧好氧的交替反應中，水中的COD、BOD5、SS等大幅降解，池內安裝曝氣系統、立體彈性填料系統、出水等設備，后端為MBR反應段，進過水中污染物在好氧菌的作用下，COD、BOD5、氨氮和SS進一步降解，經抽吸泵抽吸，平板膜過濾后出水進入清水消毒池，經過消毒處理后殺死水中的病毒/細菌等，由變頻供水泵外供回用于站內綠化衛生用水。
MBR膜的要求：
平板膜采用PVDF材料，其擁有更好的化學穩定性、抗污染性和機械強度。
采用先進的制膜工藝，控制膜孔徑在 0.1um，并且有更高的產水通量和出水水質。板子采用榫卯配合，膜片間距更穩定，無需側裝板。膜片安裝時，可從頂部向下安裝，也可從側部 安裝，不受施工現場條件限制。
污水處理站改造后進出水水質指標表2 生活及洗浴污水水質指標

通過對北京地鐵5號線宋家莊車輛段污水站處理設施及設備在大修的基礎上進行升級改造，對自動物聯網控制系統、在線檢測儀表、工藝設備，各工藝運行參數進行合理的匹配，確保污水處理系統能夠正常運行。以滿足污水站污水排放數據符合2019年工程竣工時環保部門驗收標準，且不得低于DB11/307-2013水污染綜合排放標準中的A級排放限值。

主要設備升級內容清單



項目擬拆除設備設施清單



項目新增設備設施清單（包括但不限于）




2、5號線太平莊車輛段污水處理站
2.1、原則：在滿足污水站設計處理量（450m3/d）原則下，對污水站現有處理設施及設備進行升級改造及新增A/O+A/MBR（超濾MBR膜）+除磷濾池等工藝，以滿足污水站污水排放數據符合2019年工程竣工時環保部門驗收標準，且不得低于DB11/307-2013水污染綜合排放標準中的A級排放限值。
2.2、現有污水處理實施方案
（1）預處理系統：對預曝氣系統進行功能恢復，毛發過濾器更新。
（2）生化處理系統：改為水解池，更新鼓風機。
（3）沉淀系統：拆除
（4）過濾系統：拆除
（5）污泥處理系統：更新板框壓濾機1臺；污泥濃縮池清理改造；；更新加藥裝置加藥泵4臺及加藥管路等
（6）運行設備：電控系統電器元件、配電箱、電纜更新；
（7）處理設施內外部清理。
（8）新增A1池（缺氧反硝化池）
（9）新增O1池（好氧硝化池）
（10）新增A/O+A/MBR膜（超濾膜）
（11）新增加藥除磷濾池
（12）所有水泵、風機進行更新，符合國家節能要求，能耗等級需達到二級以上
（13）進行工藝設備改造、自動物聯網控制系統、在線檢測儀表、工藝設備，各工藝運行參數進行合理的匹配,調試運行。
2.4、項目可行性分析
（1）現有的污水處理工藝流程圖（框圖）

生活廢水（含洗浴）處理工藝流程圖1

（2）污水處理站現有工藝進出水水質指標

表1 生活污水水質指標




（3）改造后污水處理工藝流程圖（框圖）
生活廢水（含洗浴）處理工藝流程圖2
洗浴污水和生活污水經管道收集后經過格柵后進入調節池，經一級提升泵提升進入缺氧厭氧反應池，池內安裝曝氣系統、立體彈性填料系統，污水在厭氧反應池中大分子的、難降解的有機物轉化為小分子的、可降解的有機物，水中的COD、BOD5、SS等降解；出水自流進入接觸氧化池、MBR池進行好氧生化處理，水中污染物在好氧菌的作用下，COD、BOD5、氨氮和SS進一步降解，膜經抽吸泵抽吸出水進入凈水箱回用或外排。系統污泥排泥到污泥沉淀池，上清液回調節池，濃縮后的污泥經過經污泥泵提升進板框壓濾機脫水，污泥與絮凝劑同時從進料管進入板框壓濾機，形成含水率為80%的泥餅外運處置。
MBR膜的要求
平板膜采用PVDF材料，其擁有更好的化學穩定性、抗污染性和機械強度。
采用先進的制膜工藝，控制膜孔徑在 0.1um，并且有更高的產水通量和出水水質。板子采用榫卯配合，膜片間距更穩定，無需側裝板。膜片安裝時，可從頂部向下安裝，也可從側部 安裝，不受施工現場條件限制。

（4）污水處理站改造后進出水水質指標

表2 生活及洗浴污水水質指標




通過對北京地鐵太平莊車輛段污水站處理設施及設備在大修的基礎上，對自動物聯網控制系統、在線檢測儀表、工藝設備，各工藝運行參數進行合理的匹配，確保污水處理系統能夠正常運行以滿足污水站污水排放數據符合2019年工程竣工時環保部門驗收標準，且不得低于DB11/307-2013水污染綜合排放標準中的A級排放限值。
主要設備升級內容清單



項目擬拆除設備設施清單



項目新增設備設施清單（包括但不限于）






3 、6號線五里橋車輛段污水處理站
五里橋車輛段污水處理系統自2012年啟用后至今已運行4年。該污水處理站主要污水來源為場區生活污水和機車清洗含油廢水。
現階段，生活污水處理系統因曝氣池部分曝氣管、曝氣頭損壞堵塞，需拆下清洗更換。主要水質處理裝置MBR膜組件自2012年啟用后至今已運行4年，期間未對膜組件進行更換。系統運行3年后，產水量出現較為明顯的衰減，跨膜壓差在單個清洗周期內增長迅速，運行中需要縮短清洗周期以維持產水量。隨著運行時間的增加，膜的不可恢復性污染逐漸積累，透水率衰減。
自2016年起，五里橋車輛段處理后的中水產水水量和水質有明顯下降，經多次化學藥劑反復清洗，也未有明顯改善。根據《膜分離技術術語》（GB/T 20103—2006）中規定，膜壽命是在正常的使用條件下，膜元件使用壽命應在３年左右。現階段五里橋區MBR膜組件的運行時間已超過規定的使用壽命，多次化學清洗也不能恢復其功能。根據出水水質初步判斷，MBR膜已出現機械損壞，應對膜進行更換。
根據現有的出水水質和工藝流程，改造的難點在于N和TP指標，因此需將現有接觸氧化工藝改造為水解酸化工藝，同時新增A/O+A/MBR（好氧池，將現有MBR外置式工藝變更為超濾）+除磷濾池等工藝。此外，根據除磷工藝需求，需新增一套化學除磷藥劑投加系統，以提升系統的TP去除率。
MBR膜生物反應器（Membrane bioreactor, MBR）是將膜分離技術和生物反應器的生物降解作用集于一體的生物反應系統。它以浸沒式膜組件替代傳統活性污泥法中的二沉池實現泥水分離。該系統具有處理能力強、固液分離效率高、出水水質好、占地空間小、運行管理簡單等特點。由于膜的過濾作用，微生物被完全截留在生物反應器中，實現了水力停留時間與活性污泥泥齡的徹底分離，消除了傳統活性污泥法中污泥膨脹問題。MBR具有對污染物去除效率高，硝化能力強，出水水質穩定，剩余污泥產量低，設備緊湊，操作簡單等優點。
膜生物反應池運行穩定，清洗周期長，產水能耗低，降低了運行成本。膜生物反應池內污泥濃度高，耐沖擊性能好，占地面積小，出水水質良好。
部分設備大修及工藝功能新增完畢后，對自動物聯網控制系統、在線檢測儀表、工藝設備，各工藝運行參數進行合理的匹配，確保污水處理系統能夠正常運行。
3.1原則：在滿足污水站設計處理量（280m3/d）原則下，對污水站現有處理設施及設備進行升級改造及新增A/O+A/MBR（好氧池，將現有MBR外置式工藝變更為超濾）+除磷濾池等工藝，以滿足污水站污水排放數據符合2019年工程竣工時環保部門驗收標準，且不得低于DB11/307-2013水污染綜合排放標準中的A級排放限值。
3.2、現有污水處理實施方案
（1）預處理系統：對預曝氣系統進行功能恢復。
（2）生化處理系統拆除（曝氣池）：改為水解池。
（3）脫色池系統：拆除
（4）MBR工藝：將現有MBR外置式工藝變更為內置式
（5）污泥處理系統：修復。
（6）運行設備：修復加藥裝置。
（7）處理設施內外部清理。
（8）新增A1池（缺氧反硝化池）
（9）新增O1池（好氧硝化池）
（10）新增MBR超濾膜
（11）新增加藥除磷濾池
（12）各設備房間加裝暖氣
（13）所有水泵、風機進行更新，符合國家節能要求，能耗等級需達到二級以上
（14）進行工藝設備改造、自動物聯網控制系統、在線檢測儀表、工藝設備，各工藝運行參數進行合理的匹配,調試運行。
3.4、項目要求
（1）現有的污水處理工藝流程圖（框圖）
改造后污水處理工藝流程圖（框圖）
生活廢水處理工藝流程圖
表2 生活及洗浴污水水質指標





通過對五里橋車輛段污水處理車輛段污水站處理設施及設備在大修的基礎上進行升級改造，以滿足污水站污水排放數據符合2019年工程竣工時環保部門驗收標準，且不得低于DB11/307-2013水污染綜合排放標準中的A級排放限值。
主要設備升級改造內容清單





項目擬拆除設備設施清單



項目新增設備設施清單（包括但不限于）


4  亦莊線臺湖車輛段污水處理站
4.1、工程概況
亦莊線臺湖車輛段污水處理及中水回用系統，于2010年參照《北京市水污染排放標準》 （DB11/ 307—2005）進行改造，改造工程結束至今已有6年，污水站處理設施及設備已出現不同程度的老化磨損，導致污水站設備、儀表故障率頻發，已經不能正常穩定運行。鑒于上述情況，亦莊線臺湖車輛段污水處理系統必須采用新的、先進的工藝處理技術，進而保證污水站達標排放及穩定運行的需要。
依據北京市環保局頒布的最新排放標準（DB11/307-2013）及該標準中規定的排放水受納水體種類，污水站出水標準應執行DB11/307-2013水污染綜合排放標準中的A級排放限值（嚴格于國家目前實施的一級A排放標準，實際比正在征求意見的特別限制標準也要嚴格），受現有工藝處理工藝及設備較落后因素影響，即使現有污水處理系統正常穩定運行也不能滿足國家的污水排放標準要求。
亦莊線臺湖車輛段污水站運行標準是（DB11/ 307—2005）。依據北京市環保局頒布的最新排放標準（DB11/307-2013）及該標準中規定的排放水受納水體種類，污水站出水標準應執行DB11/307-2013水污染綜合排放標準中的A級排放限值，受現有處理工藝及設備較落后因素影響，出水指標無法達到排放要求。




針對以上情況，需對污水站處理設施及設備在大修的基礎上進行升級改造，根據現有的出水水質和工藝流程，本污水處理站原執行（DB11/ 307—2005）標準，該系統改造的難點在于SS、TN和NH3-N指標，因此需將現有接觸氧化工藝改造為水解酸化工藝，同時新增A/O+A/MBR（好氧池，改造現有MBR膜）+除磷濾池等工藝。此外，根據除磷工藝需求，需新增一套化學除磷藥劑投加系統，以提升系統的TP去除率。
MBR膜生物反應器（Membrane bioreactor，MBR）是將膜分離技術和生物反應器的生物降解作用集于一體的生物反應系統。它以浸沒式膜組件替代傳統活性污泥法中的二沉池實現泥水分離。該系統具有處理能力強、固液分離效率高、出水水質好、占地空間小、運行管理簡單等特點。由于膜的過濾作用，微生物被完全截留在生物反應器中，實現了水力停留時間與活性污泥泥齡的徹底分離，消除了傳統活性污泥法中污泥膨脹問題。MBR具有對污染物去除效率高，硝化能力強，出水水質穩定，剩余污泥產量低，設備緊湊，操作簡單等優點。
膜生物反應池運行穩定，清洗周期長，產水能耗低，降低了運行成本。膜生物反應池內污泥濃度高，耐沖擊性能好，占地面積小，出水水質良好。
部分設備大修及工藝功能新增完畢后，對自動物聯網控制系統、在線檢測儀表、工藝設備，各工藝運行參數進行合理的匹配，確保污水處理系統能夠正常運行。
改造方案如下：
原則：在滿足污水站設計處理量（200m3/d）原則下在滿足污水站設計處理量原則下，對污水站現有處理設施及設備進行升級改造及新增A/O+A/MBR（好氧池，MBR）+除磷濾池等工藝，以滿足污水站污水排放數據符合2019年工程竣工時環保部門驗收標準，且不得低于DB11/307-2013水污染綜合排放標準中的A級排放限值。
4.2、現有污水處理實施方案
（1）預處理系統：對預曝氣系統進行功能恢復。
（2）生化處理系統：改為水解池。
（3）MBR工藝：將現有MBR外置式工藝變更為內置式
（4）污泥處理系統：修復。
（5）運行設備：修復加藥裝置。
（6）處理設施內外部清理。
（7）新增A1池（缺氧反硝化池）
（8）新增O1池（好氧硝化池）
（10）新增超濾MBR膜
（11）新增加藥除磷濾池
（12）所有水泵、風機進行更新，符合國家節能要求，能耗等級需達到二級以上
（13）進行工藝設備改造、自動物聯網控制系統、在線檢測儀表、工藝設備，各工藝運行參數進行合理的匹配,調試運行。
4.4、改造方案
改造后污水處理工藝流程圖（框圖）
生活廢水處理工藝流程圖
生活污水經管道收集后進入調節池，經一級提升泵提升進入A2/O反應池，納米氣浮反應系統的出水也進入A2/O反應池，污水在厭氧缺氧好氧的交替反應中，水中的COD、BOD5、SS等大幅降解，池內安裝曝氣系統、立體彈性填料系統、出水等設備，后端為MBR反應段，進過水中污染物在好氧菌的作用下，COD、BOD5、氨氮和SS進一步降解，經抽吸泵抽吸，平板膜過濾后出水進入清水消毒池，經過消毒處理后殺死水中的病毒/細菌等，由變頻供水泵外供回用于站內綠化衛生用水。
膜的要求
平板膜采用PVDF材料，其擁有更好的化學穩定性、抗污染性和機械強度。
采用先進的制膜工藝，控制膜孔徑在 0.1um，并且有更高的產水通量和出水水質。板子采用榫卯配合，膜片間距更穩定，無需側裝板。膜片安裝時，可從頂部向下安裝，也可從側部 安裝，不受施工現場條件限制。
平板膜采用PVDF材料，其擁有更好的化學穩定性、抗污染性和機械強度。
采用先進的制膜工藝，控制膜孔徑在 0.1um，并且有更高的產水通量和出水水質。板子采用榫卯配合，膜片間距更穩定，無需側裝板。膜片安裝時，可從頂部向下安裝，也可從側部 安裝，不受施工現場條件限制。
  單組產水量：50m3/d
  膜原件數量：125片
  膜面積：100m2
  材質：框架SS304，曝氣管和集水管ABS
  單組膜尺寸：1820×620×1700mm
（2）污水處理站改造后進出水水質指標
表2 生活及洗浴污水水質指標

通過對北京地鐵亦莊線臺湖車輛段污水站處理設施及設備在大修的基礎上進行升級改造，以滿足污水站污水排放數據符合2019年工程竣工時環保部門驗收標準，且不得低于DB11/307-2013水污染綜合排放標準中的A級排放限值。
主要設備升級內容清單




項目擬拆除設備設施清單

 項目新增設備設施清單（包括但不限于）

5  備品備件及專用工具
5.1  備品備件
投標方應提供安裝、運行應急的備品、備件、和易損件。（合同總價的3%，應附清單）。
5.2  專用工具
投標方應提供設備安裝、調試、拆除、試驗和維修過程中所需要的專用工具。并向招標方提供專用工具清單及說明書。除在投標價格內的專用工具外，如投標方認為有對設備的運行和維修是必要的專用工具，應單獨列出。專用工具應是全新的合格產品。
6  設備銘牌
投標方在設備的顯要位置應安裝一個金屬銘牌（應能防腐），將制造商、產品名稱、型號、出廠日期、以及主要技術參數清楚的標注在上面。
7 性能測試
投標方提供的設備應滿足此標書中相應條款的要求，并提供其滿足要求的試驗、測試報告。
8 現場測試服務
現場測試包括安裝測試及試運行測試，其測試應嚴格按照有關標準和規范執行，投標方在其投標文件中應明確指出現場測試用的標準，投標方應提供程序并經招標方認可。
現場試驗由投標方負責進行，招標方有責任提供必要的幫助。
現場測試項目包括：
8.1  污水處理系統調試
在系統整體調試之前由投標方負責進行調試和檢驗。
8.2 自控系統調試
8.3 72小時試運行
8.4投標人在投標報價中包含上述各項性能測試費用。
9.   包裝、運輸
9.1投標方對所供產品應按照國家標準進行包裝，以確保各部件在運輸過程中不變形、不損壞，具體要求如下：
——設備應適合長途運輸、防潮、防濕、防震、防銹耐粗暴搬運。
——除大型結構外所有散件均用板條箱或其它包裝箱包裝
——投標方應在每件包裝表面上，用不褪色油墨清楚地標刷件號、尺碼、毛重、凈重、以及“此端向上”、“小心輕放”、“切勿受潮”、“吊裝點”等字樣。
——在裝運前水循環系統應徹底排水和干燥處理，且在排水后將塞頭，排水閥等重新裝好。
——所有孔、管接頭以及法蘭、螺紋和末端焊接的連接件，都應有保護裝置，以防止在運輸和保存期間腐蝕損壞或進入其他雜物。
——設備包裝前，應涂有防腐漆，以便在運輸保管中起防腐作用。
——凡電器電子設備須嚴格包裝，以確保在運輸和保管期間不致?lián)p壞，并防止受潮和浸水。
——由于包裝不良所發生的損失，投標方應負擔由此產生的一切費用和損失。
9.2 投標方應在貨物全部發貨后4小時內將合同編號、商品名稱、數量、毛重、發票金額、運輸工具名稱、發貨時間傳真告知招標方。
10  保證和性能保證值
10.1   保證
10.1.1投標方應按合同規定的供貨范圍和交貨日期按時成套交貨。
10.1.2投標方保證所有供貨的設備和材料應是全新的，并應符合合同規定的技術規范和本招標文件所列的標準和規范的要求。投標方應保證污水處理系統在正常環境下運行，壽命期應不低于15年。
10.1.3供貨設備經過性能試驗合格后，雙方簽暑“供貨設備性能考核和驗收證書”。供貨設備應有質量保證期，質量保證期的期限為項目驗收合格之日起36個月。
10.1.4在安裝、調試和質量保證期間發現供貨設備的任何缺陷和故障應由投標方負責修復或更換。但由于招標方人員在安裝、使用和維護方面的疏忽大意或未按設備安裝使用說明書的要求進行工作而造成缺陷和故障，則不在此列，但投標方應幫助修復。
10.1.5在安裝、調試和質量保證期間，一旦發現設備和材料的缺陷和故障，招標方代表將立即書面通知投標方。在安裝和調試期間，投標方接到通知后，應立即進行修復工作。在質量保證期間，投標方應在接到通知后的4小時內到達現場，24小時內使設備恢復正常運行。投標方應把修復結果通知招標方代表。修復工作的一切費用由投標方負責。
10.1.6如果投標方不按時履行修復責任，招標方有權采取措施自行修復，其費用應由投標方支付。在質量保證期內經過修復或更換的設備，其質量保證期將從修復和更換日起三年。
10.1.7設備性能試驗結果如低于標書規定的性能保證值時，投標方應在1個月內完成改善和修復工作，并重新進行性能試驗。如果在規定的時間內仍然達不到性能保證值，投標方將按本標書條款進行賠償或退貨。
11  質量控制
11.1   總則
11.1.1投標方的主要設備制造工廠應建立起ISO—9000系列的質量保證體系，保證設備的制造質量。
11.1.2投標方應提出，并堅持使用設備制造用的質量控制大綱，以保證設備質量符合規范要求的質量標準。
