密集型羅茨風機安裝尺寸圖紙！

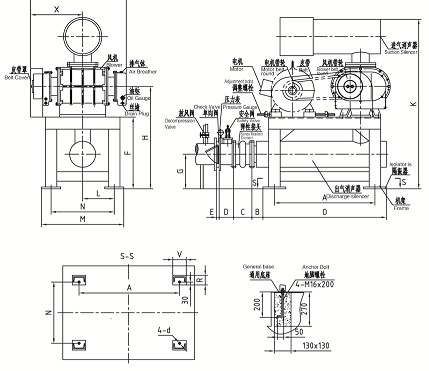

今天小編來跟大家說下密集型羅茨風機的尺寸，因為對于一些安裝空間比較狹小的地方，用戶只能采用密集型這個種結構，密集型結構的優勢就是體積小，適合安裝在安裝大不大的地方！其主要結構就是將進氣口和排氣口兩個消音器設計在了風機的上面和下面，這個大大的節省了不少的空間！下面我們來給大家講CSR50-300型號的密集型尺寸整理給大家，方便用戶在安裝中做基礎水泥樁。
| 型號 | 口徑 | A | B | C | D | E | F | G | H | J | K | L | M | N | O | X | R | V |
| CSR-50MJ | 50A | 380 | 90 | 105 | 120 | 19 | 450 | 240 | 578 | 450 | 970 | 125 | 320 | 200 | 560 | 185 | 90 | 100 |
| CSR-65MJ | 65A | 450 | 100 | 115 | 130 | 19 | 480 | 240 | 615 | 500 | 1050 | 140 | 360 | 240 | 650 | 205 | 90 | 100 |
| CSR-80MJ | 80A | 500 | 110 | 135 | 140 | 19 | 500 | 250 | 680 | 530 | 1150 | 150 | 380 | 260 | 700 | 220 | 90 | 100 |
| CSR-100MJ | 100A | 540 | 110 | 150 | 140 | 19 | 520 | 265 | 707 | 600 | 1200 | 200 | 490 | 370 | 780 | 260 | 90 | 100 |
| CSR-125MJ | 125A | 600 | 120 | 165 | 150 | 21 | 560 | 280 | 777 | 710 | 1380 | 215 | 490 | 370 | 860 | 295 | 90 | 100 |
| CSR-150MJ | 150A | 760 | 130 | 180 | 150 | 24 | 620 | 340 | 881 | 860 | 1565 | 250 | 610 | 470 | 1060 | 375 | 90 | 120 |
| CSR-175MJ | 150A | 850 | 130 | 180 | 150 | 24 | 620 | 340 | 881 | 950 | 1565 | 320 | 720 | 580 | 1150 | 470 | 90 | 120 |
| CSR-200MJ | 200A | 1050 | 150 | 190 | 160 | 29 | 750 | 380 | 1095 | 1080 | 1920 | 340 | 775 | 640 | 1400 | 525 | 90 | 140 |
| CSR-250MJ | 250A | 1340 | 160 | 230 | 250 | 30 | 900 | 400 | 1320 | 1258 | 2300 | 460 | 970 | 800 | 1900 | 608 | 90 | 180 |
| CSR-300MJ | 300A | 1340 | 160 | 245 | 250 | 40 | 950 | 420 | 1460 | 1433 | 2480 | 375 | 970 | 800 | 1900 | 756 | 90 | 180 |
