羅茨風機增氧管安裝設計圖,僅供用戶參考！

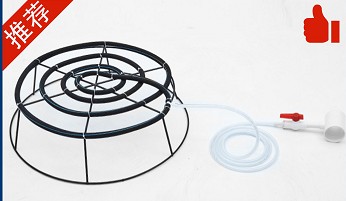

羅茨風機增氧管安裝設計圖,僅供用戶參考！今天我們說下在水產養殖中對于羅茨風機和增氧管應該如何的安裝，一般情況下對于曝氣管這個部分的安裝，主要是將曝氣管綁在重物上沉在水底使用，也可以直接使用曝氣盤，氣盤與主管之間用的是10mm網紋軟管規格9*12mm進行的連接（這里也有用戶使用的是自沉管不開孔的管子，實際規格是9*14mm），而主管上使用的比較多的是50三通一體閥10mm的接頭，也有的用戶使用的是寶塔頭連接。這個部分給大家介紹的主要是氣盤的連接，下面我們再說下我們再說下羅茨風機與主管之間的連接。
羅茨風機與主管的連接比較簡單，因?yàn)轱L(fēng)機的參數是出廠前調試好的，所以用戶在收到貨以后不用在針對風機進行調試，只需要把每個配件進行固定連接即可，同時把風機的底座固定在水泥樁上。風機的出口處直接與主管法蘭連接，這部分就是對于風機的連接流程。

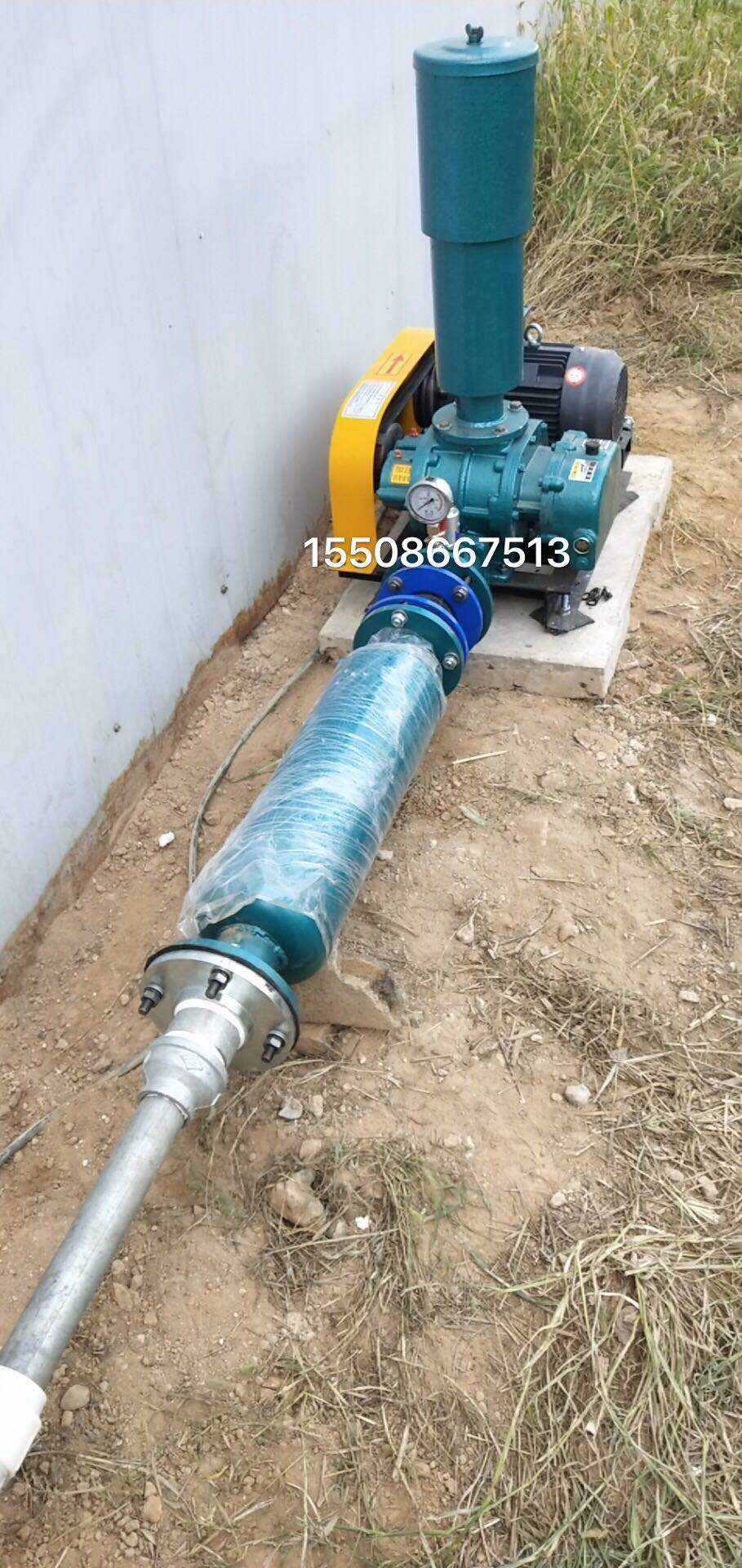

我們在來說下羅茨風機的自身的安裝，從主機位置的出氣口，先接單向閥，再接軟接頭，然后就是排氣口消音器。下面我們通過圖片給大家展示看一下。

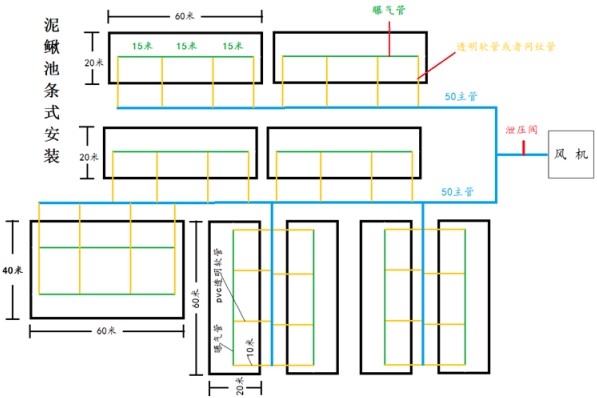

我們可以看下在水產養殖中對于增氧管的布局，用戶可以把氣管或者氣盤平均鋪在池塘內，可以做成拉直條形式的。不過在接的時候需要每隔5米左右加一個進氣口，如果太長了會導致局部不出氣的情況。用戶可以參考下面的泥鰍池內的條式安裝設計圖。
羅茨風機與主管的連接比較簡單，因?yàn)轱L(fēng)機的參數是出廠前調試好的，所以用戶在收到貨以后不用在針對風機進行調試，只需要把每個配件進行固定連接即可，同時把風機的底座固定在水泥樁上。風機的出口處直接與主管法蘭連接，這部分就是對于風機的連接流程。
我們在來說下羅茨風機的自身的安裝，從主機位置的出氣口，先接單向閥，再接軟接頭，然后就是排氣口消音器。下面我們通過圖片給大家展示看一下。
我們可以看下在水產養殖中對于增氧管的布局，用戶可以把氣管或者氣盤平均鋪在池塘內，可以做成拉直條形式的。不過在接的時候需要每隔5米左右加一個進氣口，如果太長了會導致局部不出氣的情況。用戶可以參考下面的泥鰍池內的條式安裝設計圖。
