羅茨風機的結構形式專業講解！

點擊次數：152?? 更新時間2018-12-14?? ??【關閉】分????享:

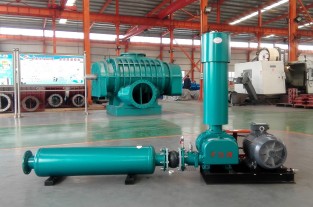

今天我們來講一下羅茨風機的整體結構形式，本章主要專講轉子的布置形式，羅茨風機的轉子一般都是軸線相互平行的，我們根據兩個軸線在空間的布置上，鼓風機有立式，臥式，直連式，密集型幾種結構形式。其中轉子是采用的一端來進行固定的，另一端游動的支撐結構，我們采用固定端采用定位軸承，而軸向間隙需要滿足限制轉子的軸向移動的要求。主要是將定位軸的內圈和軸固定穩固！接下來我們說下幾種不同形式的結構的特點。

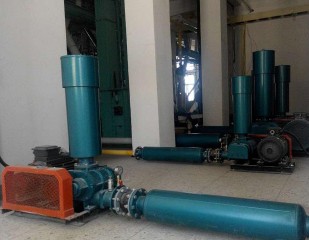

立式結構：
對于這個結構轉子軸線是呈水平進行的設計，兩個軸線的所構成的水平面與垂直面，羅茨風機的占地面積是比較小的。而進氣和排氣口的中心線呈水平布置，安裝和接管也比較方便，不過現在使用立式結構的比較少了，市場上立式結構的很少見了。老款式的風機還多有是立式結構的，相對于臥式風機來說，立式的結構重心比較高，所以在運轉的時候穩定性比較差一點，一般主要應用在中小型的機型上面。

臥式結構：
在這結構上轉子的軸線主要呈水平布置，而兩個軸線的構成的平面水平面，所占的空間相對性的比較大一點，不過現在是在市場上主流的機型，進氣口和排氣口中心線是相互垂直的，這樣設計接管也比較方便，對與這個結構的設計，臥式風機的重心比較低，這個類型的設計主要是針對的中大型風機上，目前大多數風機都是這個結構的了！性能相對的穩定，是其最大的優勢。

直連式結構
這一類的結構主要是針對的風機和電機進行的直聯，通過使用聯軸器將其電機的扭矩力完全的展現出來，這個的好處就是軸功率高。而不論是立式，還是臥式帶練形式的相對，直聯有直聯的好處，就是在條件轉速上不如帶連的靈活。

密集結構
這個類型的主要是考慮到用戶的安裝空間有限制，在空間比較小的地方采用的多數是密集型的，這樣的設計就是比較省空間，是將進氣口和出氣口布置在同一垂直水平面，向一個方向。
