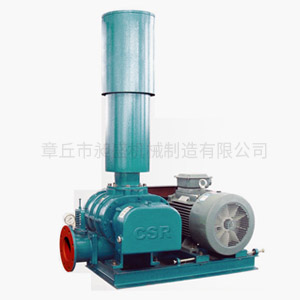

（SR150型）羅茨風機
羅茨風機介紹：
風機口徑：50 - 300mm（DN50-DN300）
風量：0.35 - 138m3/min
壓力：0.1 - 98kpa
電機功率：0.55kw - 185kw
每個型號都有性能表和標準規格，方便用戶自主選型。因?yàn)橛辛己玫穆菪Y(jié)構，配上空氣濾清消聲器，風機的運轉比過去小很多。轉子是經過了精密加工后的產品，經過動平衡實驗，結構合理！
羅茨風機配件：
1.通用底座
2.皮帶罩
3.風機皮帶輪、電機皮帶輪、V型皮帶
4.吸入消聲器（帶空氣濾清器）
5.排出消音器
6.安全閥
7.壓力表
8.止逆閥
9.潤滑油
10.地腳螺栓
羅茨風機工作原理：
風機機殼內裝有2組三葉葉輪，由一對同步齒輪帶動其做相反方向往復運轉進風口容積V1，同時吸入的空氣容積為V2由出風口阻力變大產生的高壓氣體，從而送出空氣；由于葉輪之間，葉輪與機殼之間有一定的間隙，無摩擦，故可長期運轉。
風機口徑：50 - 300mm（DN50-DN300）
風量：0.35 - 138m3/min
壓力：0.1 - 98kpa
電機功率：0.55kw - 185kw
每個型號都有性能表和標準規格，方便用戶自主選型。因?yàn)橛辛己玫穆菪Y(jié)構，配上空氣濾清消聲器，風機的運轉比過去小很多。轉子是經過了精密加工后的產品，經過動平衡實驗，結構合理！
羅茨風機配件：
1.通用底座
2.皮帶罩
3.風機皮帶輪、電機皮帶輪、V型皮帶
4.吸入消聲器（帶空氣濾清器）
5.排出消音器
6.安全閥
7.壓力表
8.止逆閥
9.潤滑油
10.地腳螺栓
風機機殼內裝有2組三葉葉輪，由一對同步齒輪帶動其做相反方向往復運轉進風口容積V1，同時吸入的空氣容積為V2由出風口阻力變大產生的高壓氣體，從而送出空氣；由于葉輪之間，葉輪與機殼之間有一定的間隙，無摩擦，故可長期運轉。
風機的特點以及結構：
A：螺旋形狀是20°以上的固定螺旋方式。機殼的進排風屏蔽線切入螺旋，以轉子頂端光面線構成的三角形進排風口，通過轉子的旋轉而循序打開。本風機的進排風口，不像舊式羅茨螺旋風機那樣在瞬間打開或關閉，所以運轉聲音極小，幾乎沒有排風脈動。
B：因?yàn)檗D(zhuǎn)子是三葉直線形，所以它不像螺旋式轉子那樣，因軸向微小變位而使轉子相互接觸。因此，只在剖面上保證轉子間的間隙即可，不需要像轉子螺旋式那樣再加上軸向變位，以致間隙過大。這種風機的效率比相同尺寸的轉子螺旋式風機好得多。因轉子采取特殊外形，便于保持轉子間的相互間隙，使效率進步提高。
C：因使用精密數控機床批量生產轉子，并對精度管理采取了完善的措施，所以，各臺風機之間完全沒有性能誤差。另外，轉子在制造過程中已成平衡狀態。所以，轉子不會像過去那樣殘留微小的不平衡，本機幾乎完全沒有振動。
D：采用最高 級驅動齒輪，不僅使壽命得到延長，而且實現了低噪音化。該齒輪采用特殊Cr-Mo鋼經適當淬火處理，嚴格按照J(rèn)Is|級齒輪精度精研削制造。因而將來自齒輪對產品的不良干擾完全排除。
E：輸出空氣清潔，不含任何油質灰塵。機殼內部不須油類潤滑，且采用了避免軸承，齒輪油類混入機殼內部的結構設計。
F：隨著公司品質管理、生產管理體制的確立，實現了部件相互交流，低生產成本、短期交貨的目標。該風機-般情況下，有適量庫可以實現當即供貨。
A：螺旋形狀是20°以上的固定螺旋方式。機殼的進排風屏蔽線切入螺旋，以轉子頂端光面線構成的三角形進排風口，通過轉子的旋轉而循序打開。本風機的進排風口，不像舊式羅茨螺旋風機那樣在瞬間打開或關閉，所以運轉聲音極小，幾乎沒有排風脈動。
B：因?yàn)檗D(zhuǎn)子是三葉直線形，所以它不像螺旋式轉子那樣，因軸向微小變位而使轉子相互接觸。因此，只在剖面上保證轉子間的間隙即可，不需要像轉子螺旋式那樣再加上軸向變位，以致間隙過大。這種風機的效率比相同尺寸的轉子螺旋式風機好得多。因轉子采取特殊外形，便于保持轉子間的相互間隙，使效率進步提高。
C：因使用精密數控機床批量生產轉子，并對精度管理采取了完善的措施，所以，各臺風機之間完全沒有性能誤差。另外，轉子在制造過程中已成平衡狀態。所以，轉子不會像過去那樣殘留微小的不平衡，本機幾乎完全沒有振動。
D：采用最高 級驅動齒輪，不僅使壽命得到延長，而且實現了低噪音化。該齒輪采用特殊Cr-Mo鋼經適當淬火處理，嚴格按照J(rèn)Is|級齒輪精度精研削制造。因而將來自齒輪對產品的不良干擾完全排除。
E：輸出空氣清潔，不含任何油質灰塵。機殼內部不須油類潤滑，且采用了避免軸承，齒輪油類混入機殼內部的結構設計。
F：隨著公司品質管理、生產管理體制的確立，實現了部件相互交流，低生產成本、短期交貨的目標。該風機-般情況下，有適量庫可以實現當即供貨。

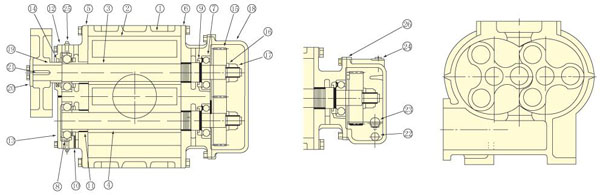

| NO | 名稱 | 材質 | 數量 | NO | 名稱 | 材質 | 數量 | NO | 名稱 | 材質 | 數量 |
| 1 | 機殼 | HT200 | 1 | 10 | 驅端密封圈 | 丁晴膠 | 2 | 19 | 軸套 | 45 | 1 |
| 2 | 葉輪 | HT200 | 2 | 11 | 軸承套筒 | 45 | 2 | 20 | 端蓋 | A3 | 1 |
| 3 | 主動軸 | 45 | 1 | 12 | 主動軸承壓蓋 | HT200 | 1 | 21 | 平鍵 | 45 | 1 |
| 4 | 從動軸 | 45 | 1 | 13 | 從動軸承壓蓋 | HT200 | 1 | 22 | 絲堵 | 35 | 1 |
| 5 | 驅端側板 | HT200 | 1 | 14 | Z形密封圈 | 丁晴膠 | 1 | 23 | 游標 | 1 | |
| 6 | 齒端側板 | HT200 | 1 | 15 | 齒輪 | SCM435 | 2 | 24 | 排氣體 | 1 | |
| 7 | 從動軸承 | SUJ2 | 2 | 16 | 齒輪止動墊圈 | A3 | 2 | 25 | 黃油杯 | C3604 | 2 |
| 8 | 主動軸承 | SUJ2 | 2 | 17 | 齒輪地址螺母 | SS400 | 2 | 26 | 齒輪箱密封墊 | 青稞紙 | 1 |
| 9 | 齒端密封圈 | 丁晴膠 | 2 | 18 | 齒輪箱 | HT200 | 1 |
